TONER CARTRIDGE CB435

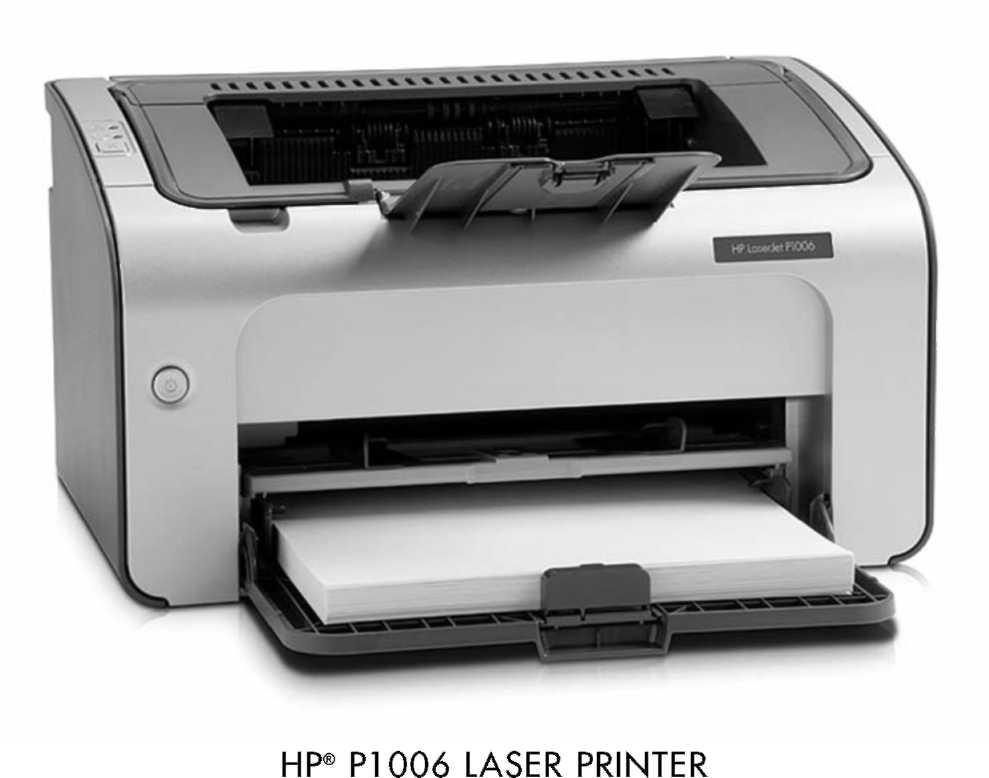

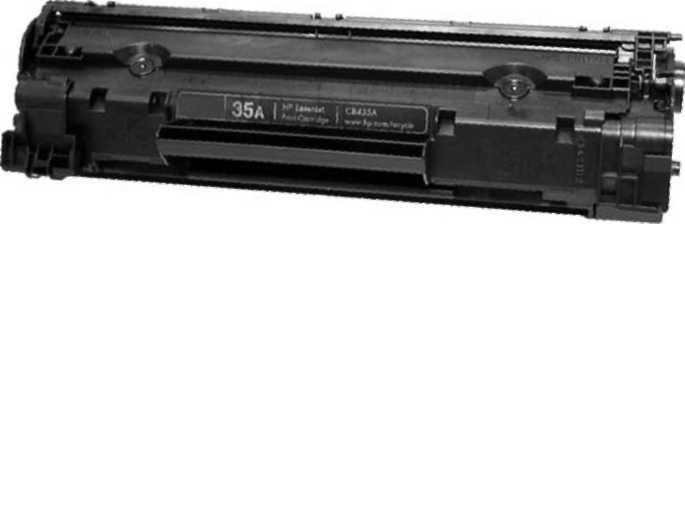

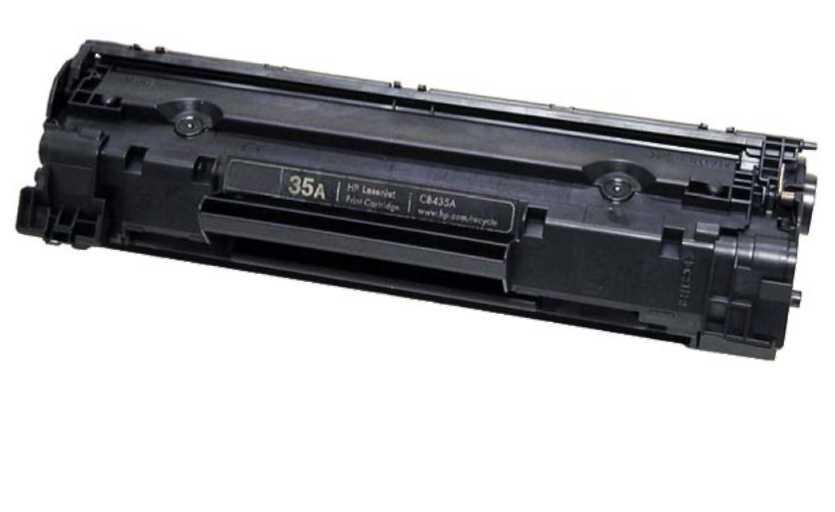

В ноябре 2007, компания Hewlett Packard, выпустила принтер Laser Jet P1006 и его облегченную версию Laser Jet P1005. В картриджах используются чипы, обеспечивающие удобный контроль уровня тонера, однако не блокирующие печать, что позволяет заправить картридж и без замены чипа. Картридж CB435A рассчитан на 1.500 страниц печати (700 страниц стартовый). Внешне, картридж выглядит, как уменьшенный Q2612A, но все же имеет множество отличий.

Сам принтер имеет маленькие габариты, и удобен для использования дома или в небольшом офисе. Скорость выхода первой страницы менее 9 секунд. Встроенная память на 8Mb (2 Мб в P1005). Рекомендованный месячный объем печати от 250-1500 страниц, максимальный 5.000 страниц. Лоток подачи бумаги рассчитан на 150 страниц.

Картридж состоит из 2х основных частей. Хорошая новость, теперь вам не придется что-либо пилить, сверлить и отламывать. Картридж собран на саморезы, и прост в разборе и сборе.

Hewlett Packard заявила, что в картриджах, используется новый сферический тонер.

Стартовый картридж на 700 страниц, конструктивно ничем не отличается от картриджа на 1500 страниц, поэтому легко превращается в стандартный.

Как устранить некоторые дефекты картриджа или принтера мы рассмотрим в конце этой статьи.

Рекомендуемые для восстановления картриджа материалы

1. Тонер X-Generation HP P1005/1006 (80 г 1500 стр.)
2. Фотобарабан HP 1005/1006
3. Лезвие очистки (Wiper Blade, Ракель)
4. Дозирующее лезвие (Dr. Blade)
5. Магнитный вал
6. Предохранительная лента (Чека)
7. Хлопчатобумажная салфетка
8. Изопропиловый спирт
9. Порошок прокладки барабанчика
10. Тальк (для заправки достаточно 1,7,8)

ТРЕБУЕМЫЕ ИНСТРУМЕНТЫ

1. Большая крестовая отвертка
2. Малая крестовая отвертка
3. Плоскогубцы. (Утконосы)
4. Комплект миниотверток (часовые)
5. Тонерный пылесос.

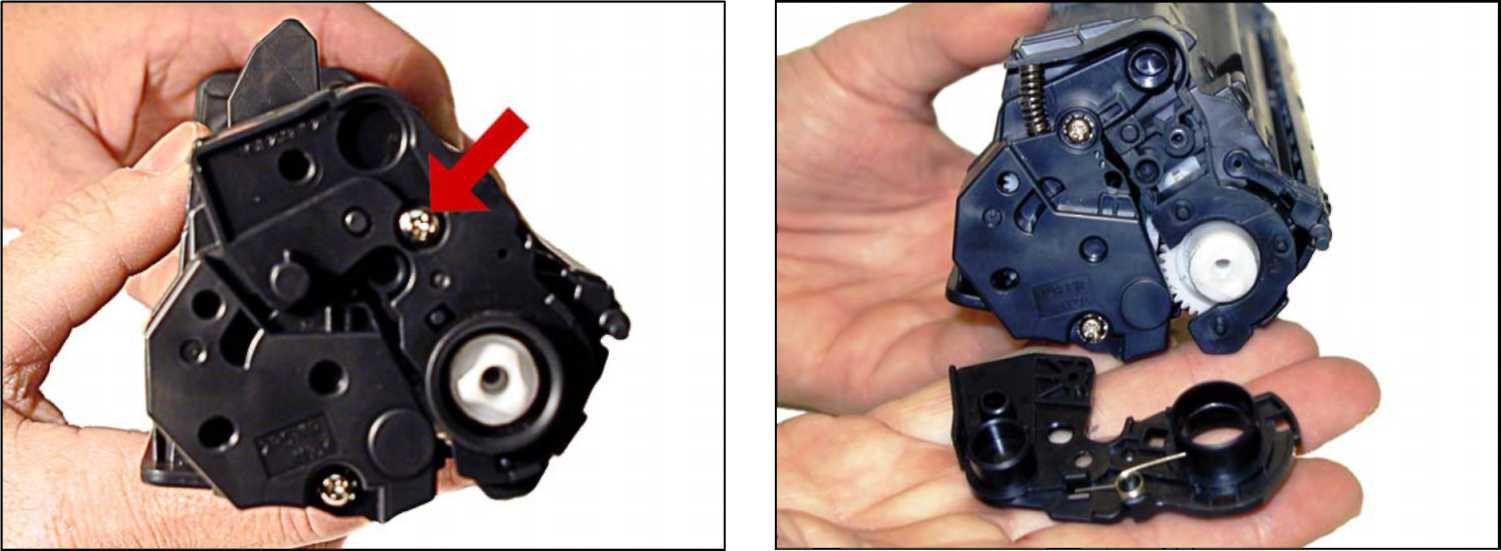

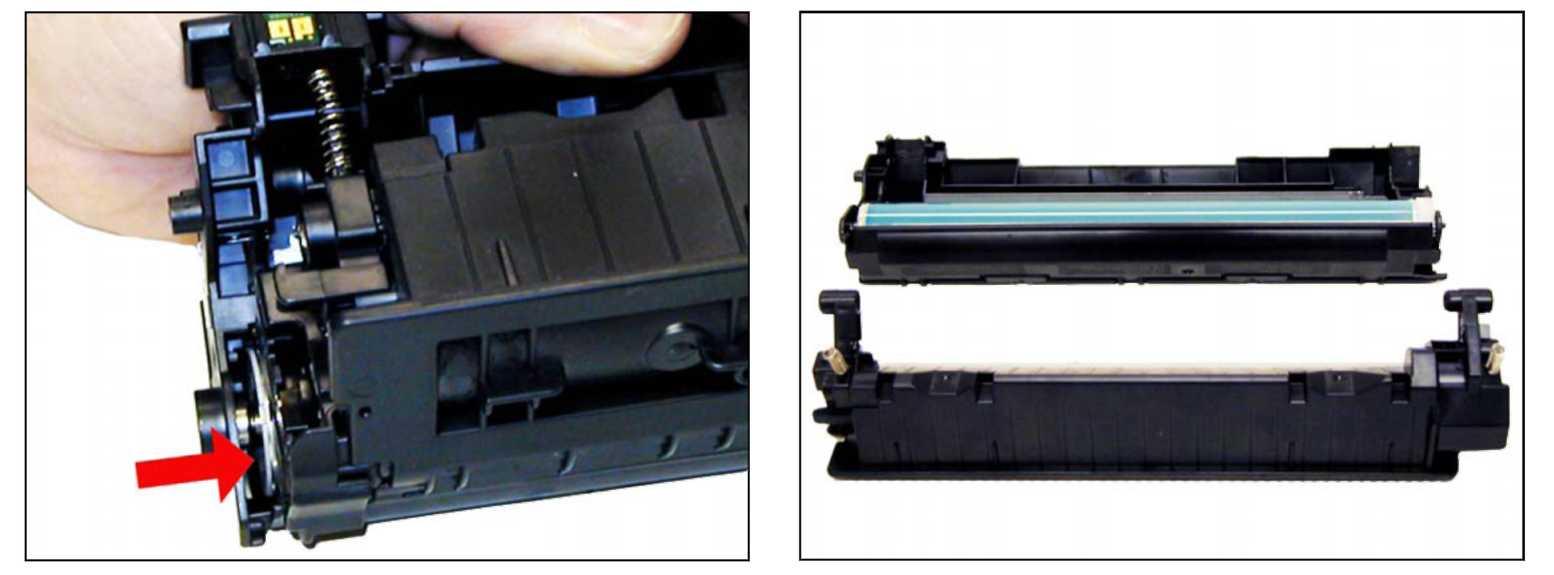

1. Раскрутите винт и аккуратно снимите правую боковую крышку картриджа, как показано на рисунке. Будьте осторожны и не повредите фотобарабан.

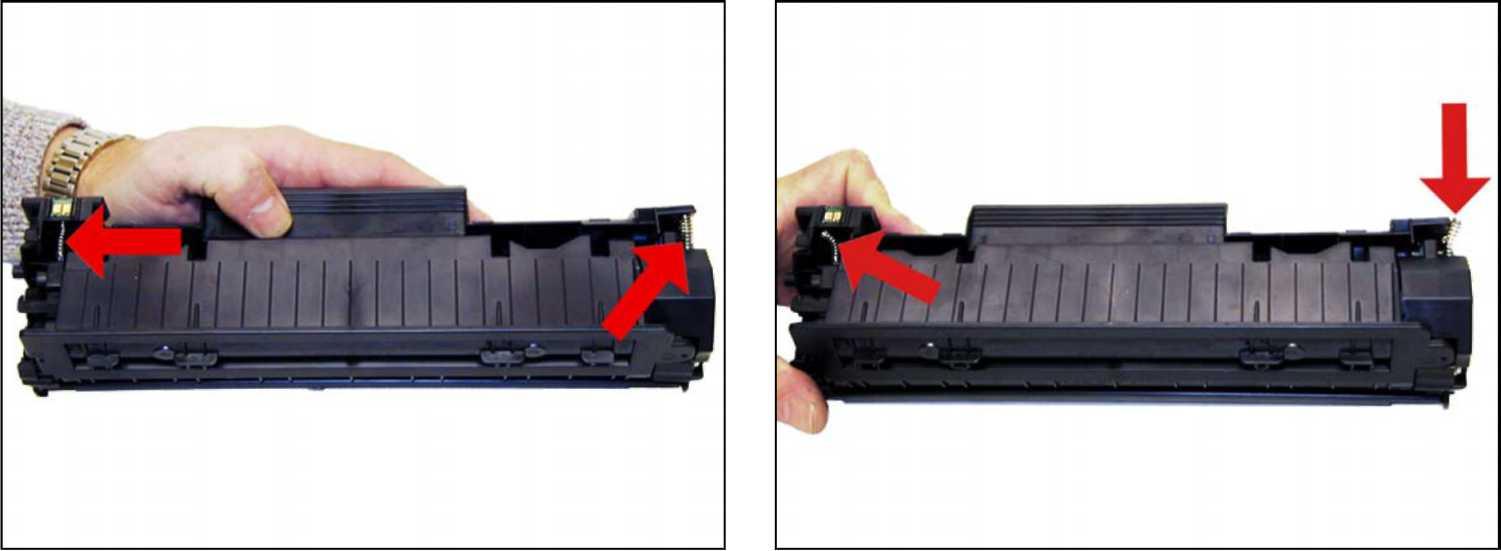

2. С помощью плоскогубцев вынимаем концы пружинок.

3.Аккуратно отделите 2 половины.

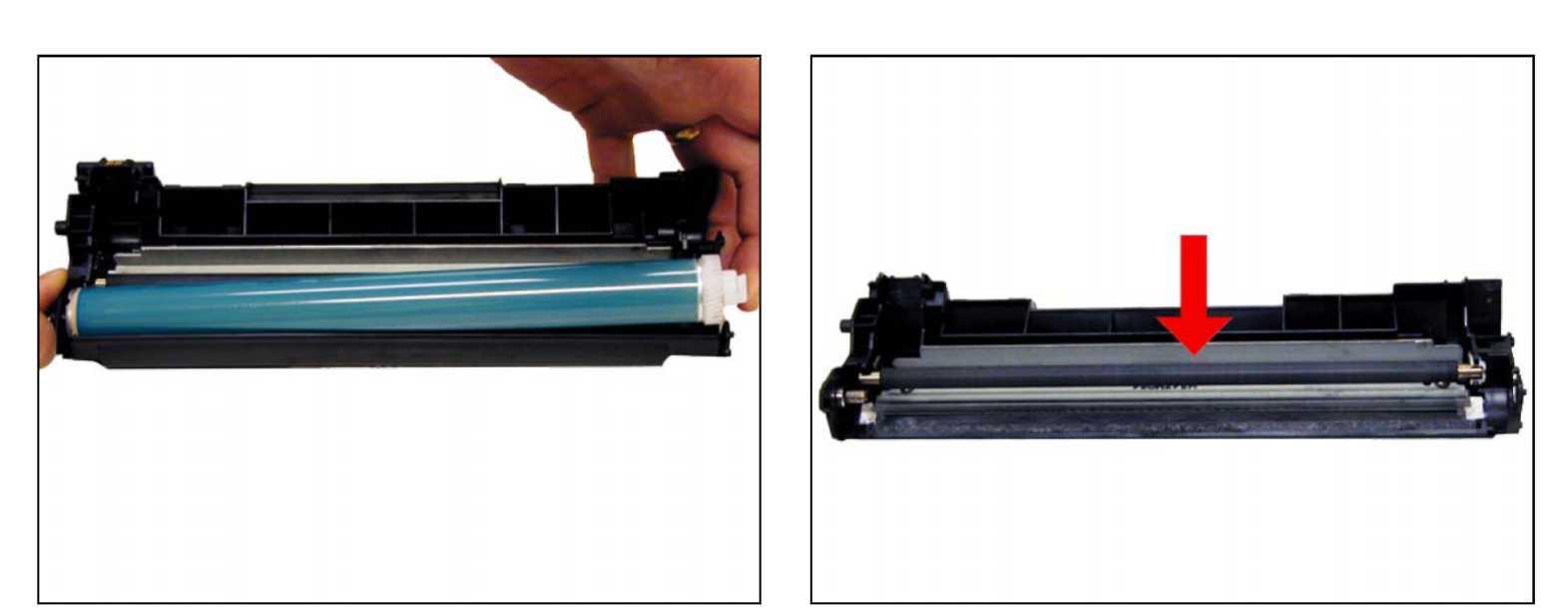

4. Приподнимите фотобарабан со стороны шестерни и аккуратно вытяните, как показано на рисунке.

5. Очистите фотобарабан с помощью тонерного пылесоса и хлопчатобумажной салфетки. Помните, что фотобарабан очень чувствителен к механическому воздействию.

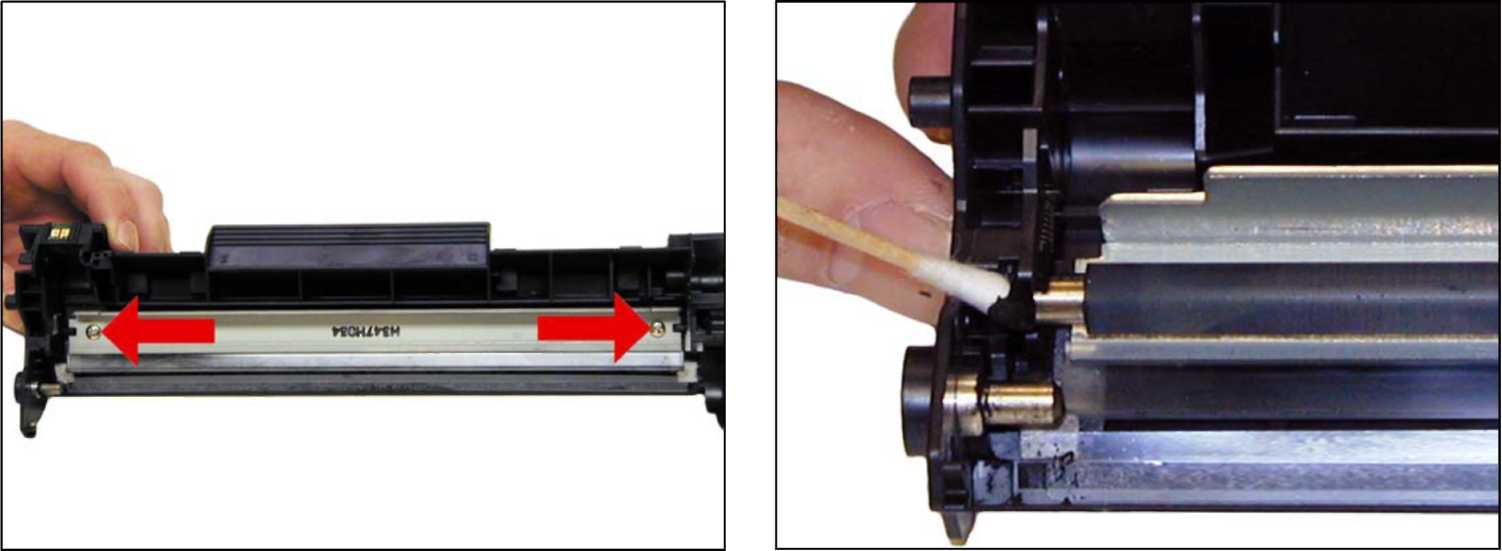

6. Отвинтить два винта и демонтировать чистящее лезвие

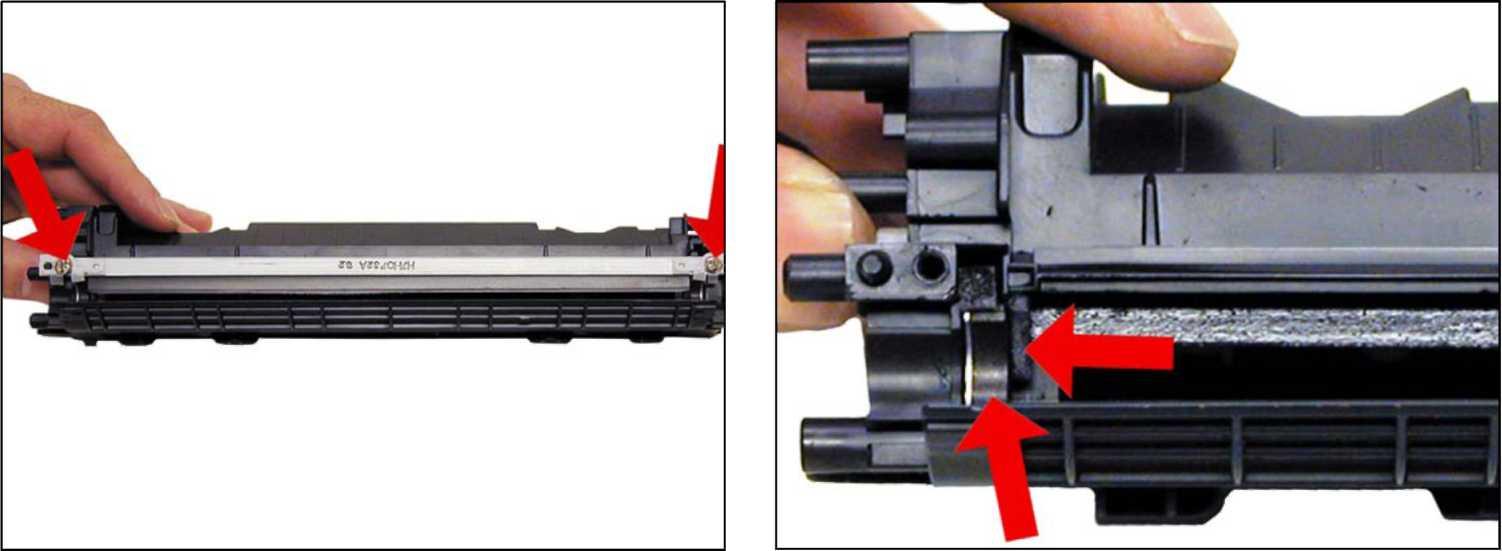

7. Тщательно очистите бункер от отработанного тонера. Не повредите защитное лезвие, расположенное над лезвием очистки. Оно предохраняет от высыпания отработанного тонера из картриджа. Если вы согнете или порвете его, то картридж будет «сыпать».

8. Покройте новое/очищенное лезвие очистки вашей смазкой (тальком) для фотобарабана.

Установите лезвие обратно и прикрутите 2 винта.

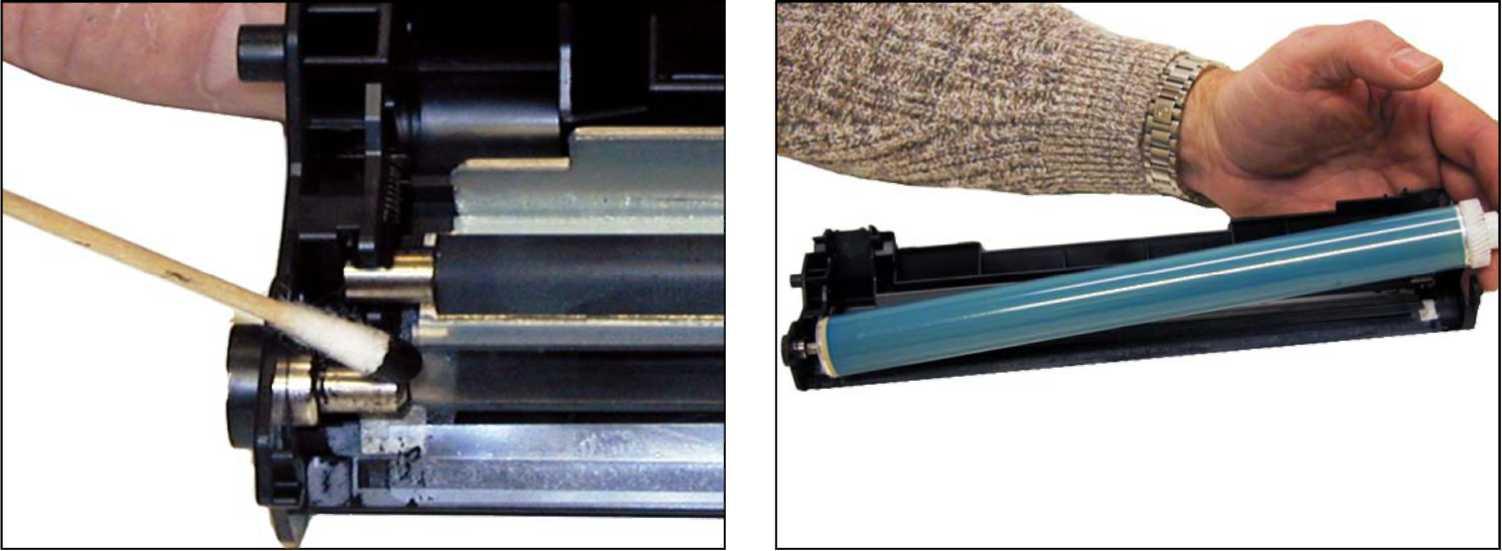

9. Установите очищенный/новый фотобарабан, предварительно смазав контакт небольшим кол-вом токопроводящей смазки

10. Отложите часть картриджа с фотобарабаном в сторону.

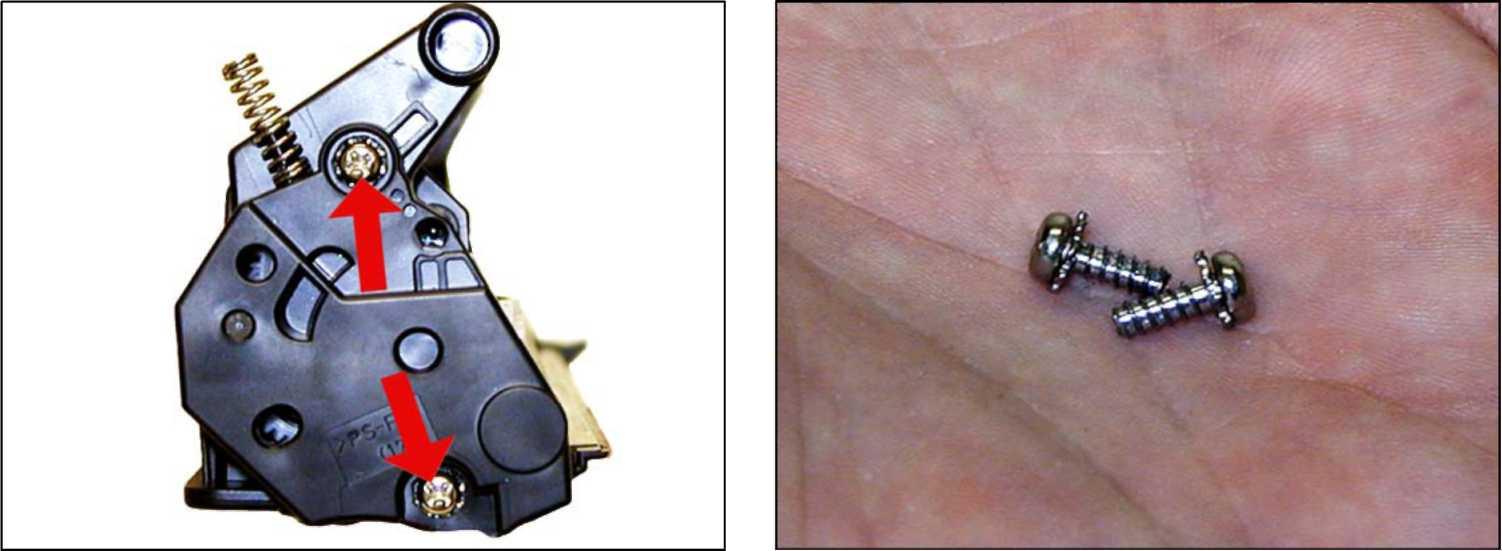

11. На тонерной части картриджа открутите 2 винта с правой стороны. Обратите внимание, что эти винты имеют пружинные шайбы.

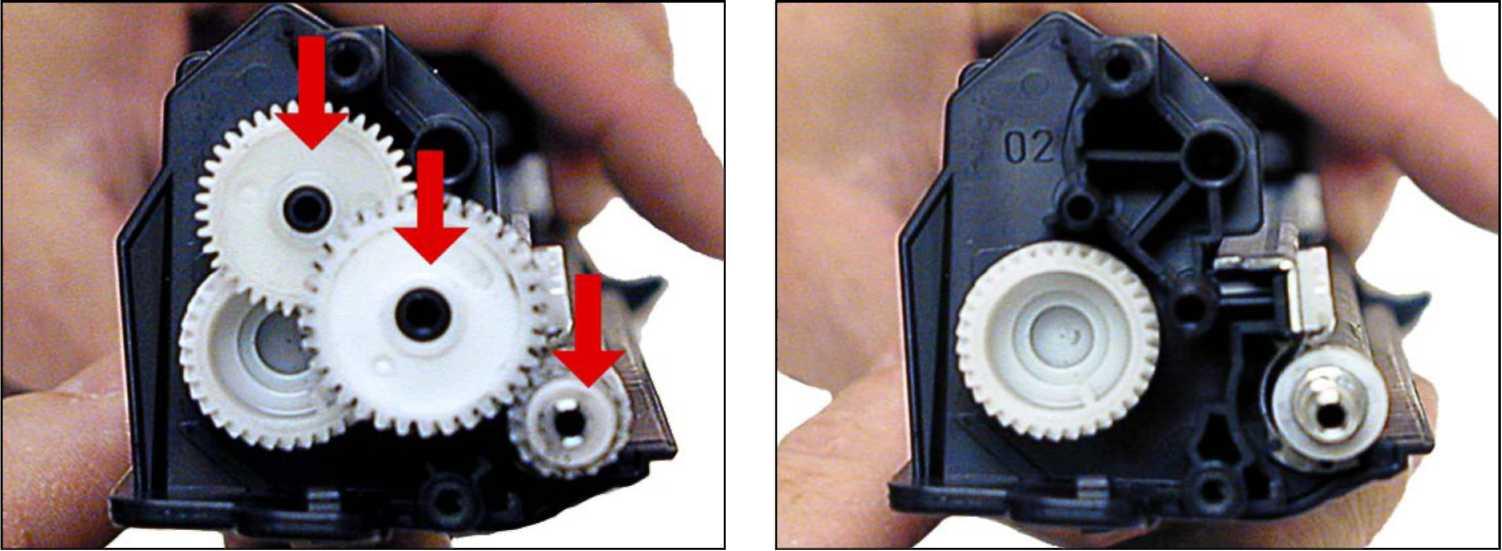

12. Вытащите шестерни, как показано на рисунке, оставив лишь одну шестерню перемешивателя.

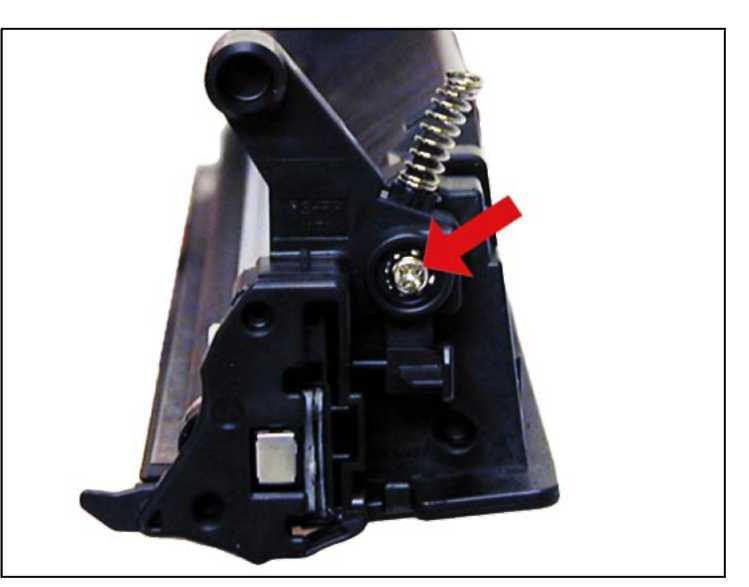

13. Открутите один винт противоположной стороны.

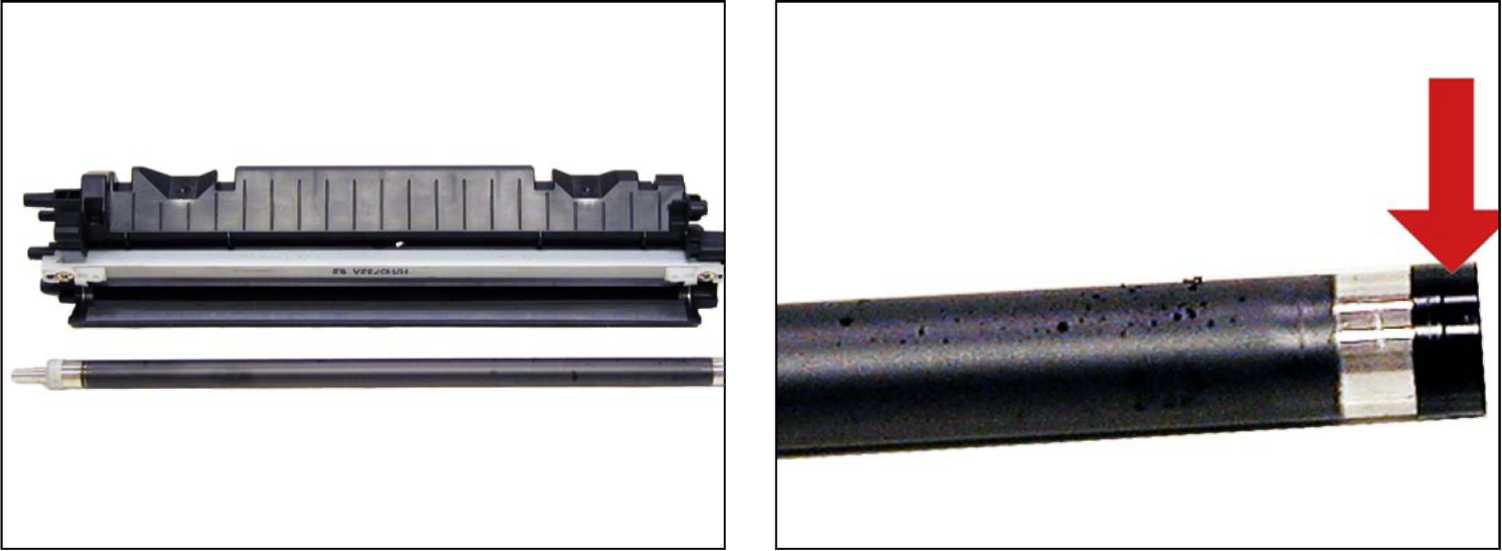

14. Извлеките магнитный вал. Будьте осторожны с втулками! Они очень хрупкие.
